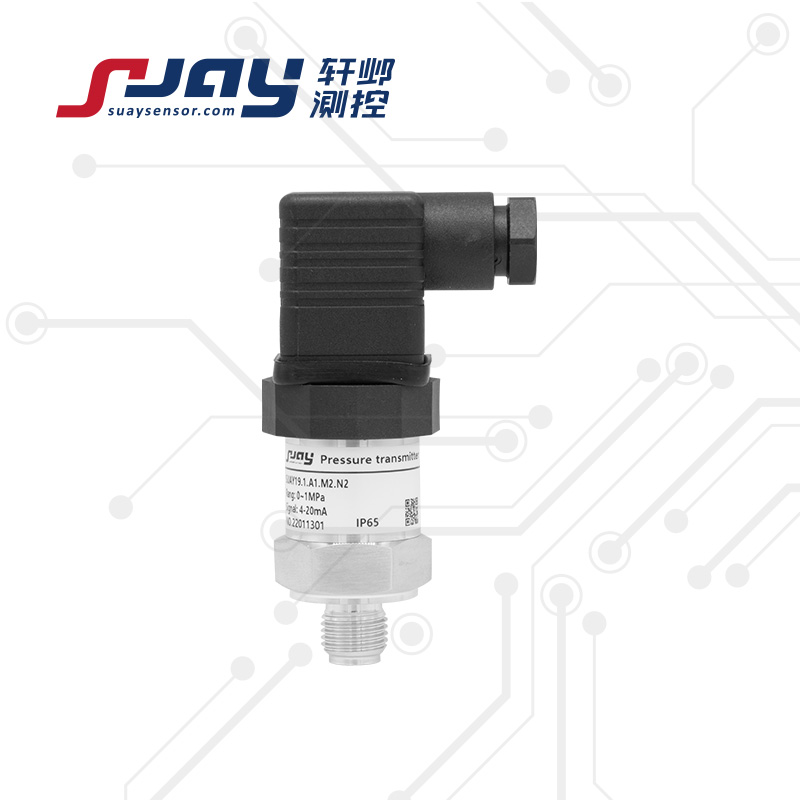

SUAY19 經濟型壓力變送器采用硅壓阻式傳感器作為感壓芯片，配合專用的數字集成電路，將傳感器輸出的小信號轉換為標準信號輸出。量程：-0.1~0~40Mpa，4-20mA或0-5V可選，精度0.5%或1%，常用接口M20*1.5、G1/4、G1/2可選
液壓和氣動系統
泵、壓縮機
機械制造業
電力冶金
設備配套
生產領域的壓力檢測

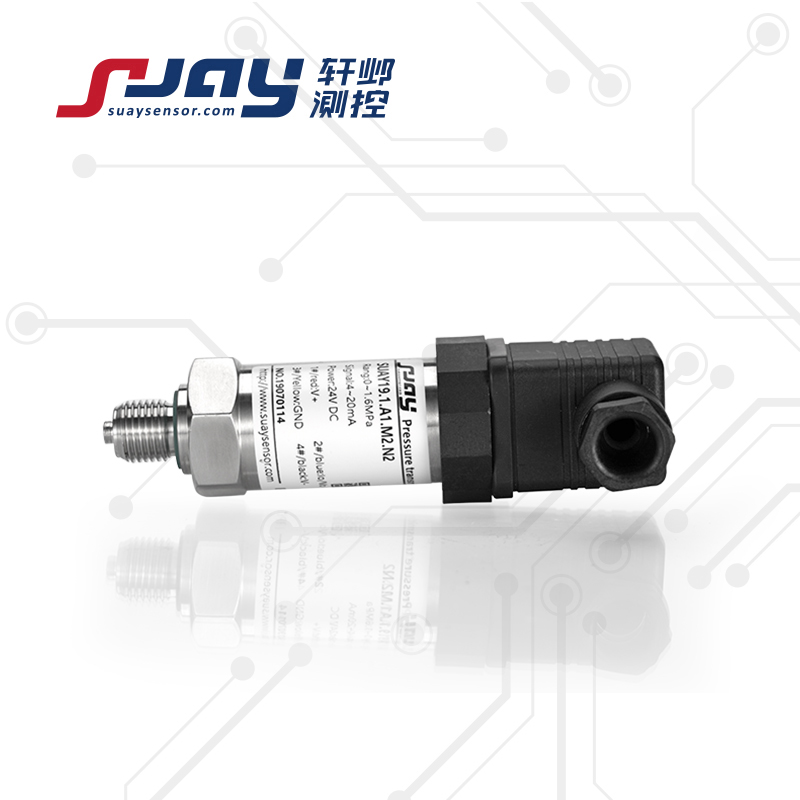

SUAY19經濟型壓力變送器采用硅壓阻式傳感器作為感壓芯片，配合數字集成電路，將傳感器輸出的小信號轉換為標準信號輸出?？梢灾苯优c計算機采集系統、控制儀表、智能儀表等處理設備對接，實現各種壓力的準確測量。該產品量程范圍寬，性能穩定，輸出信號形式多樣，結構堅固緊湊、體積小、重量輕、集成度高、性價比高、具備反極性保護和瞬間過壓保護裝置，廣泛應用于不同行業的產業配套、設備配套，解決各行業批量化壓力檢測的需求。
l 測量范圍寬，可從-100KPa至40MPa
l 結構經湊、體積小、重量輕
l 穩定性好
l 輸出信號形式多樣重量輕
l 集成度高、性價比高
l 具備反極性保護和瞬間過壓保護裝置，適用范圍廣。
| 測量范圍 | -100KPa-0-100KPa...1MPa...40MPa（表壓、絕壓） | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.5%FS（典型） ±1%FS | |
| 信號輸出/供電 | 4-20mA 0-5V 1-5V | 12-30VDC(典型24VDC) |
| 0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
| 工作溫度 | -10～85℃ | |
| 補償溫度 | 0～60℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.3%FS/年 不超過：±0.5%FS/年 | |
| 零點溫度漂移 | 典型：±0.03%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.03%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 2倍滿量程壓力 | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g （IEC 60068-2-6） | |
| 抗沖擊性 | 20g ， 11mS | |
| 響應時間 | ≥100ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5 G1/4 （其它接口可定制） | |
| 電氣連接 | 插頭型或直出電纜 | |
| 接口及殼體材料 | 304 不銹鋼 | |
| 外殼防護 | IP65 | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 不銹鋼316L | |
| 產品重量 | 約200克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 |
| SUAY19 | -100KPa~0 ...100KPa ...40MPa 量程可選 | 1:±0.5%FS 0:±1%FS | A1:4-20mA V1:0-5V V2:1-5V V4:0.5-4.5V | M1:M20*1.5 M2:G1/4 | N1 直出電 纜N2:插頭型 |
| SUAY19.1.A1.M1.N1（0-1MPa） | |||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
